iFixit日前拆解了苹果的新款21.5寸iMac,但只是1920×1080分辨率的普通版本,而今天,首次面世的4K Retina版本终于也被拆了。它们俩的基础和可选配置都是一模一样的,看起来唯一不同就是屏幕分辨率升级到了4096×2304。

但是拆解表明,内部细节是有很多不同的,主板芯片也差很多。

imac4k拆机图解 显示屏与玻璃合为一体
imac4k拆机图解 显示屏与玻璃合为一体
imac4k拆机图解 显示屏与玻璃合为一体

产品型号仍是A1418,但电磁屏蔽编号是新的2833。

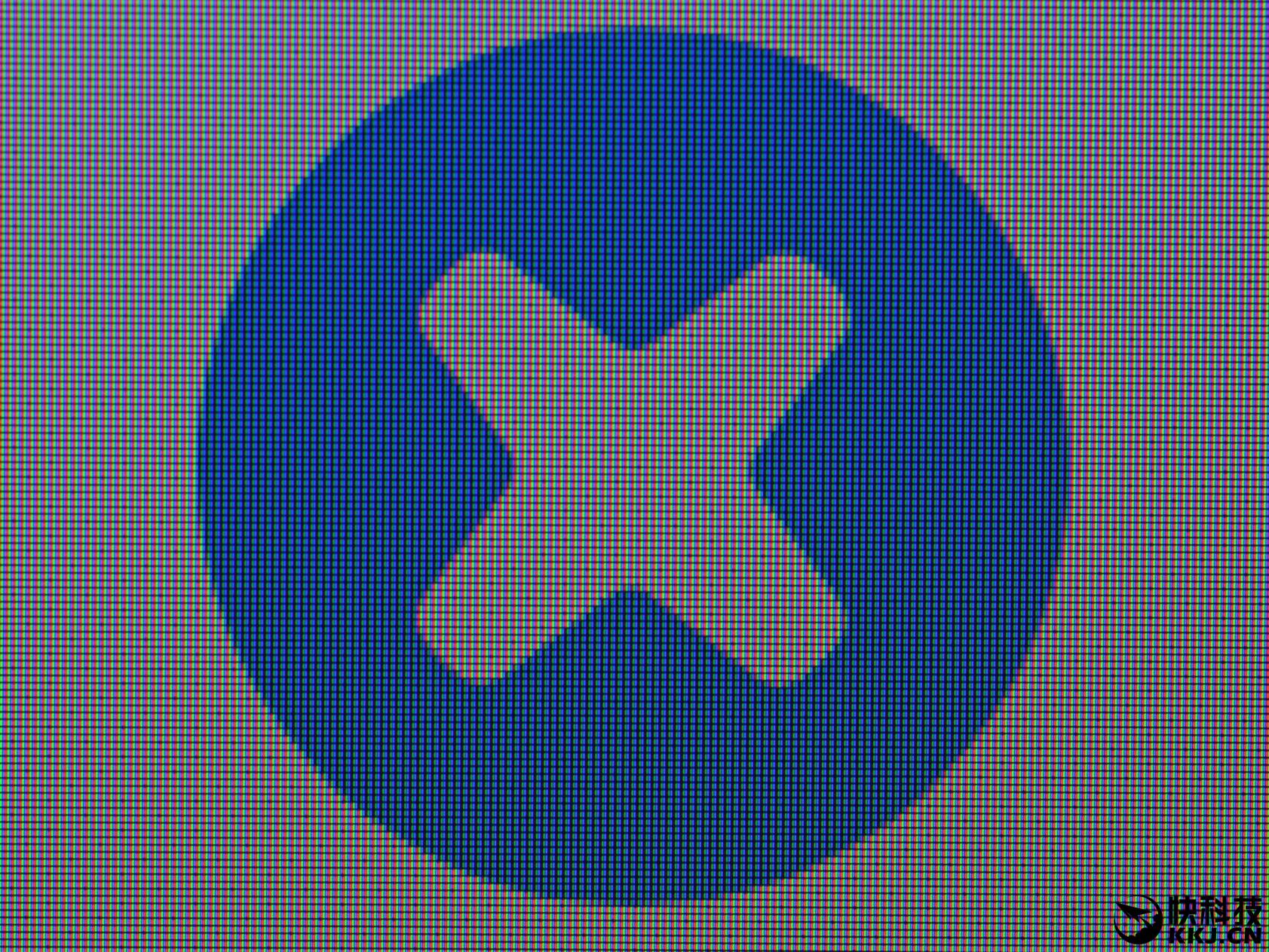

1080p、4K到底有多大区别?不亲自体会是不会明白的,从放大镜下近距离看屏幕像素更是天差地别。

4K

1080p

4K和1080p:940多万个像素和207万个像素,超过4.5倍差距,前者确实不愧是视网膜级别的。

拆解入手点是一样的。

为了支持更高分辨率,显示排线加宽了一些,标准版是12.4毫米,4K版达到了16.4毫米。

风扇旁边的螺丝上多了一个橡胶圈,可以固定得更牢靠。

屏幕依然是LG制造,但它在消费级产品上是第一批支持DCI-P3色域的。

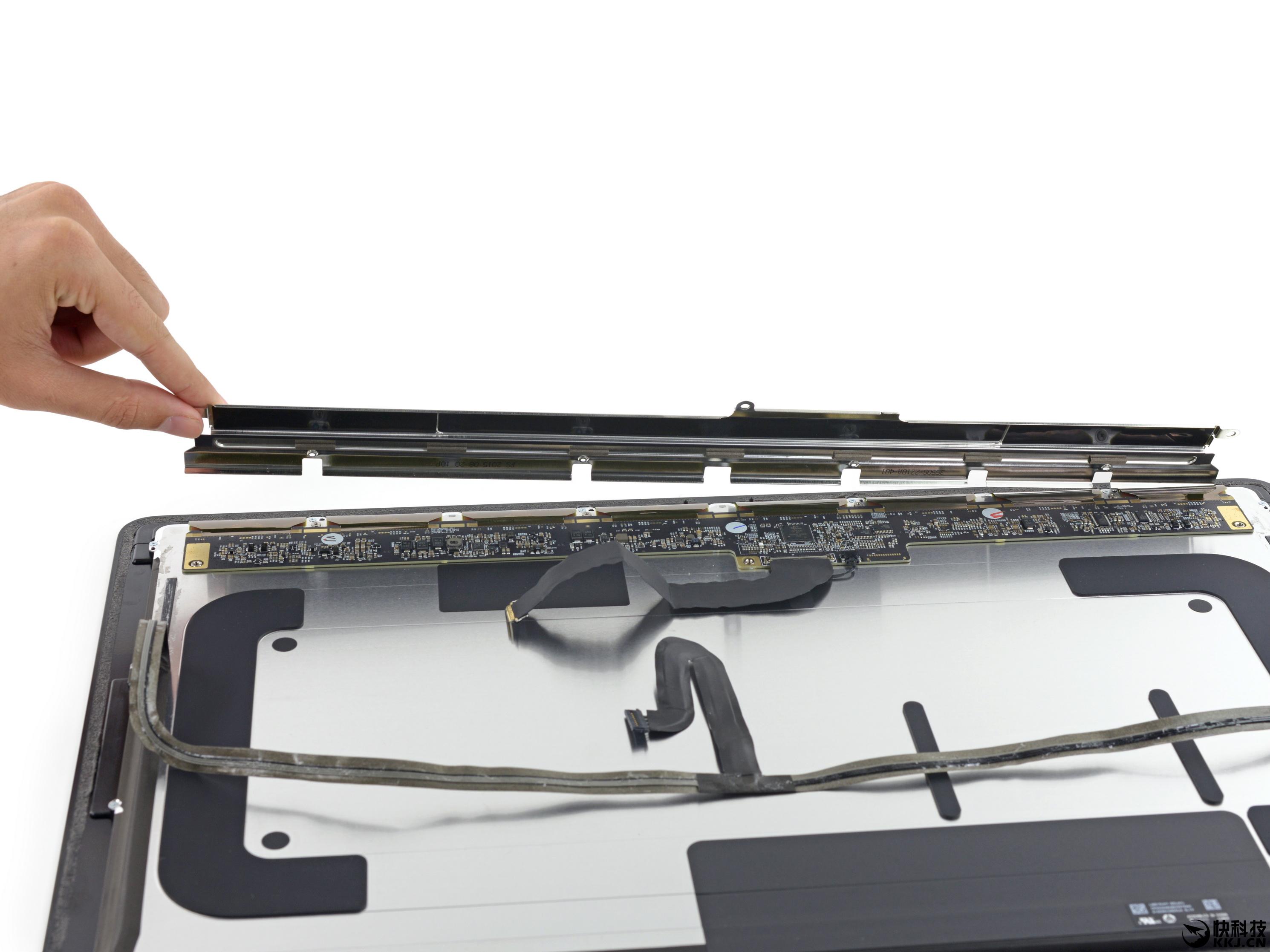

这个用于电磁屏蔽保护和支撑的金属条也不太一样。

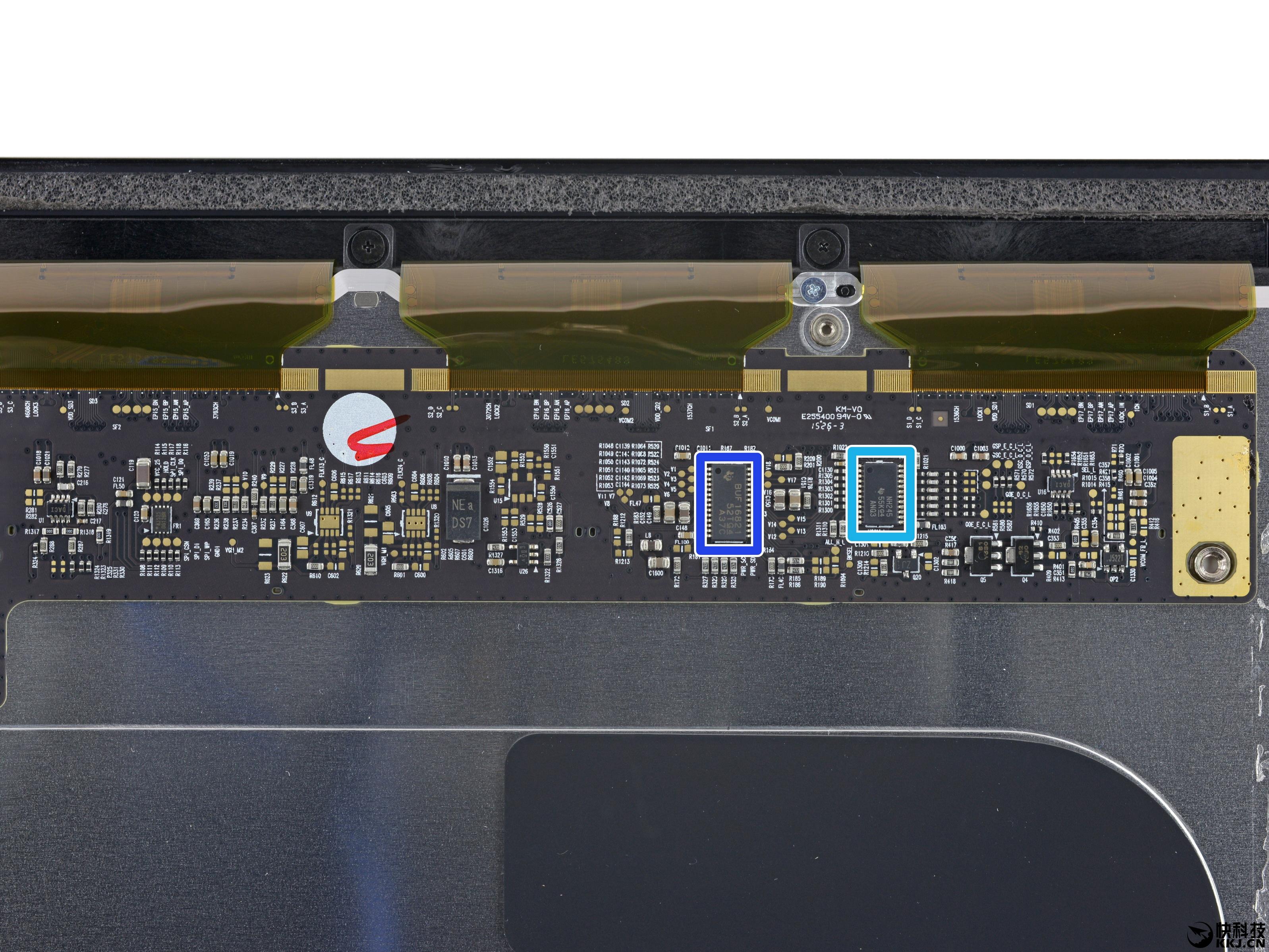

显示控制板芯片和标准版差了好多的,几乎是完全德仪的天下。

红:德州仪器TPS65168高分辨率完全可编程液晶偏压器

橙:德州仪器TPS54320 4.5-17V输出、3A同步降压转换器

黄:德州仪器TPS54218 4.5-17V输出、3A同步降压转换器

绿:Parade DP655液晶计时控制器(5K 27寸里也是它)

青:德州仪器NH245 55K G4

蓝:德州仪器TPS54231降压变流器

紫:德州仪器BUF16821可编程伽马电压生成器

本次拆解的自带硬盘是5400RPM机械硬盘。

没有可供Fusion混合硬盘安装的接口插槽,如果你想要的话就必须直接现配购入,升级别想了。

散热设计也比标准版强大了很多,热管直通Broadwell处理器上方。

主板无论布局还是芯片、用料都和标准版相差很大:

红:Intel SR2AJ Core i5-5675R 3.1-3.6GHz四核处理器(Iris Pro 6200核芯显卡)

橙:三星K4E6E304EE-EGCF 2GB LPDDR3-1866内存颗粒(四颗总计8GB)

黄:博通BCM5776千兆网卡

绿:德州仪器LM4FS1EH SMC控制器(以上三个和标准版相同)

青:德州仪器HD3SS213 DisplayPort 1.2a 5.4Gbps 2:1/1:2差动开关

蓝:仙童半导体FDMF6808N DrMOS模块(超小高性能高频率)

翻过来看背面:

红:Intel DSL5520雷电2控制器(同)

橙:Cirrus Logic 4208-CRZ音频控制器(同)

黄:Delta 8904C-F过滤器(标准版在正面)

绿:Vimicro VC0359摄像头处理器(同)

青:Intersil ISL62383CHRTZ电源控制器(同)

蓝:华邦25064FVIQ

紫:Internation Rectifier IRFH3702 30V HEXFET Power MOSFET

全部零部件合影,而维修拆解指数依然是可恨的1:必须强行“开盖”才能深入内部,处理器和内存完全焊死不可升级,Fusion硬盘接口失踪不可升级,显示屏与玻璃合为一体。
